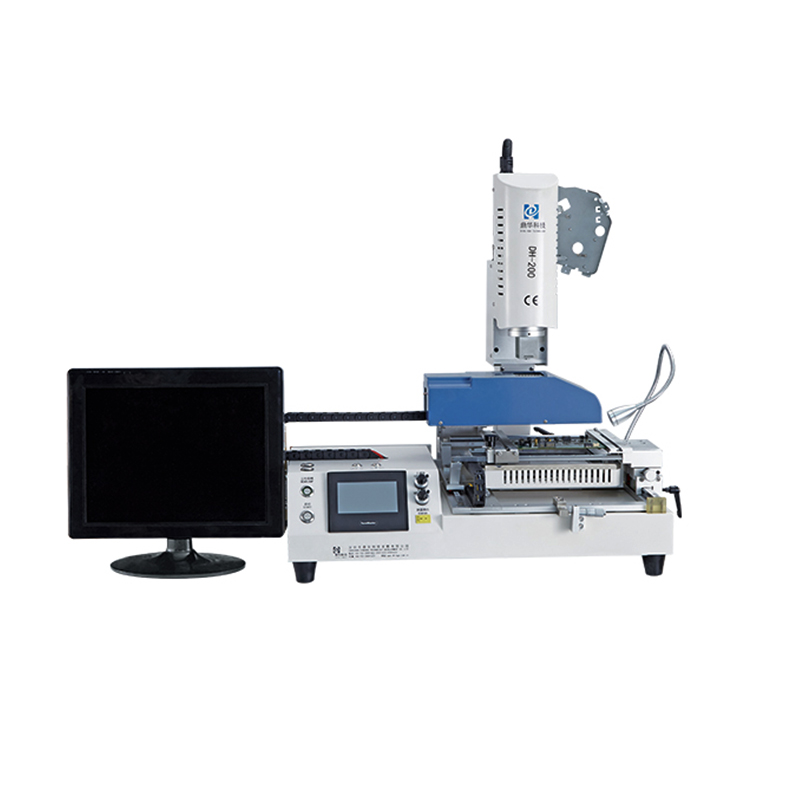

鼎華科技BGA返修臺 DH-200

產品名稱：鼎華科技BGA返修臺

產品型號：DH-200

產品尺寸：L670×W430×H515 mm

產品優勢：高清CCD成像，坐標定位，智能曲線控制！

產品參數：

總功率	Total Power	2400W
上部加熱功率	Top heater	1000W（采用陶瓷發熱芯）
紅外溫區		1200W（德國發熱管）
電源	power	AC220V±10％ 50/60Hz
外形尺寸	Dimensions	L670×W430×H515 mm
機器操作模式	Operation mode	半自動拆、焊、吸、貼一體化
存儲曲線數量	Temperature profile storage	10000組
CCD光學鏡頭伸展模式	Optical CCD lens	CCD從左往右平行推動，行程可覆蓋整個工作臺
頭部運行方式		頭部加熱區自動升降，整個頭部可手動左右滑動
PCBA定位方式	Positioning	V字型卡槽固定PCBA,,PCBA可沿X方向自由調整,同時外配萬能夾具
溫度控制方式	Temperature control	K型熱電偶（K Sensor）閉環控制（Closed loop）
溫度控制精度	Temp accuracy	±3℃
貼裝精度	Placement Accuracy	±0.01MM
工作臺微調	Workbench fine-tuning	前后±5mm,左右±7.5mm Frontward/backward ±5mm right/left ±7.5mm
PCB尺寸	PCB size	Max 200×220 mm Min 10×10 mm
適用芯片	BGA chip	2x2-30x30 mm
適用最小芯片間距	Minimum chip spacing	0.25mm
外置測溫端口	External Temperature Sensor	1個，可擴展（optional）
機器重量	Net weight	33kg

產品描述：

1. 高清觸摸屏人機界面，固定板面結構設計，集成運動卡控制，智能化人機對話，數字化系統設置，半自動拆、焊、吸、貼一體化！高清CCD成像，坐標定位，智能曲線控制！同時，并具有溫度保持和瞬間曲線分析功能. 實時顯示設定和實測溫度曲線，并可對曲線進行分析糾正；

2. 高精度K型熱電偶閉環控制和PID溫度自動補償系統，結合集成運動控制卡和溫度模塊實現對溫度的精準控制，保持溫度偏差在±3度.同時外置測溫接口實現對溫度的精密檢測，并實現對實測溫度曲線的精確分析和校對；

3. 采用集成運動控制卡控制系統，可實現焊接、貼裝、拆卸三種模式自動化控制：穩定、可靠、安全、

高效； PCB板定位采用V字型槽，采用線性滑座，使X、Y、R三軸皆可作精細微調或快速定

位、方便、準確，滿足不同PCB板排版方式及不同大小PCB板的定位；

4. 靈活方便的可移動式萬能夾具對PCB板起到保護作用，防止PCB邊緣器件損傷及PCB變形，

并能適應各種BGA封裝尺寸的返修；

5. 配備多種規格鈦合金風嘴，該風嘴可360度任意旋轉定位，易于安裝和更換；

6. 上下共二個溫區獨立加熱，二個溫區可同時進行多組多段溫度控制，保證不同溫區同步達到最

佳焊接效果。加熱溫度、時間、斜率、冷卻、真空均可在人機界面上完成設置；

7. 上下溫區均可設置8段溫度控制，可以擴展成16段，可存儲10000組溫度曲線，隨時可根據不同

BGA進行存儲調用,在觸摸屏上也可進行曲線分析、設定和修正；

8. 采用高精度數字視像對位系統，可通過手動來控制光學鏡頭的左右移動；

9. 可針對手機和小型電子產品進行維修，提高維修質量和效率；

10. 配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備；

11. 經過CE認證，設有急停開關和突發事故自動斷電保護裝置；

12. 為保證溫度的精準性，產品的溫度調校經過了《實測溫度的制程能力分析》；為保證光學對位的精準性，機器的對位系統經過了《X、Y重復貼裝的制程能力分析》；
