技術參數與規格

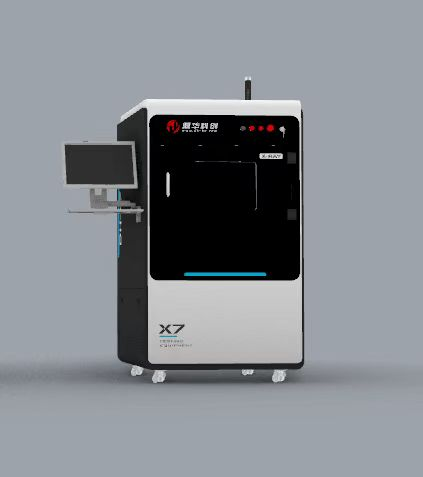

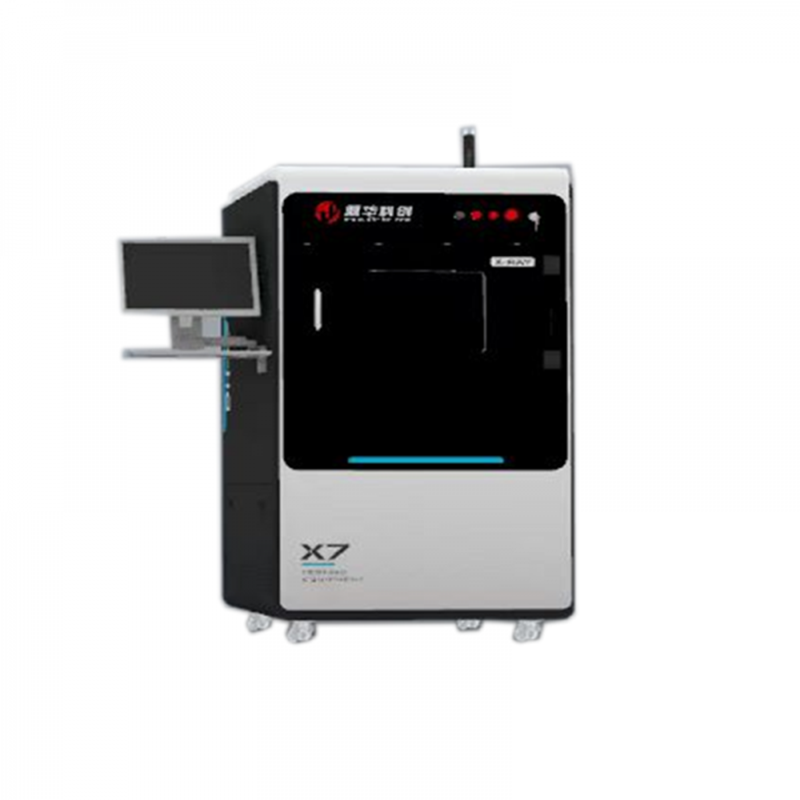

一、整機狀態


尺   寸：                   1100 ×1200 ×2100mm                            電源電壓：      AC220V 10A

重   量：     約1400KG        裝箱重量：      約1600KG

裝箱尺寸：     1300 ×1400 ×2200mm         功    率：      1.7KW

開門方式：     手動              檢測方式：      離線

上料方式：     人工              權限管理：      密碼

二、X射線光管

光管類型：     封閉式              光管電流：      200?A

光管電壓：     90KV              焦點尺寸：      3-5um

冷卻方式：     風冷              幾何放大倍率：  300倍

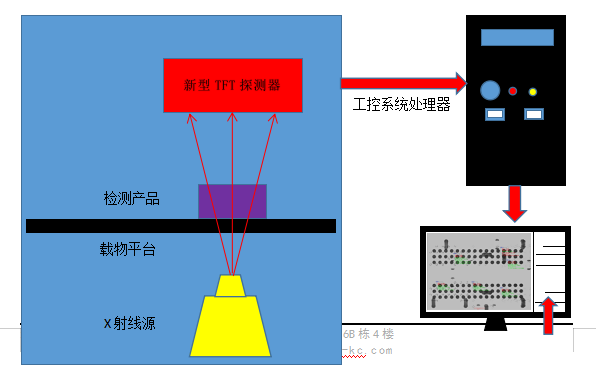

三、成像系統

探測器：        新型TFT      輻射耐受:      10000Gy

有效成像面積：    130 ×130mm 保護等級:      lP65

像素矩陣：       1536 ×1536 尺寸:          176 ×176 ×47

像素尺寸：       85µm      重量:          3.5KG

空間分辨率:      5.8lp/mm      功耗:          9W

幀率:          20fps      操作溫度:      10-40℃

AD轉換位數:      16bit      儲存溫度:     -10-55℃

數據接口:       千兆以太網      操作濕:     20-90%HP（無凝霜）

觸發模式:       連續采集，脈沖同步 儲存濕度:    10-90%HP（無凝霜）

X射線能量范圍:    40KV-90KV      影像設定:   亮度，對比度，自動增益和曝光度

四、工控機

顯示器:        21.5寸高清顯示器 操作系統:     Windows10  64位

操作方式:       鍵盤/鼠標      硬盤/內存:    1TB/8G

五、安全保障

輻射量:            采用鋼-鉛-鋼防護結構，前門視窗采用防護射線的含鉛玻璃。在距離箱體20mm的任何位置，所測試射線劑量當量率≤1μSV/H 符合國際標準

鉛玻璃觀察窗 :          透明鉛玻璃，隔離輻射以觀察被測物體

安全互鎖:            用于設備維護保養的開門位置均設置２個高靈敏度限位開關，門一旦開啟，X光管即立刻自動斷電

電磁安全門開關:            觀察窗設有電磁開關，X光管處于工作狀態時，觀察窗不能開啟

急停按鈕:            位于操作位旁，按下立刻斷電

可視窗口:            具有可視透明窗口，便于在設備運行過程中可以直接從窗口觀察到樣品情況

X光管保護:            關閉X光后，才可以離開軟件進行其他操作
